浮头式换热器浮头端结构，它包括圆筒、外头盖侧法兰、浮头管板、钩圈、浮头盖、外头盖及丝孔、钢圈等组成，其特征是:在外头盖侧法兰内侧面设凹型或梯型密封面，并在靠近密封面外侧钻孔并套丝或焊设多个螺杆均布，浮头处取消钩圈及相关零部件，浮头管板密封槽为原凹型槽并另在同一端面开一个以该管板中心为圆心，半径稍大于管束外径的梯型凹槽，且管板分程凹槽只与梯型凹槽相连通，而不与凹型槽相连通。

结构性能：

浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可以在壳体内自由移动，这个特点在现场能看出来。这种换热器壳体和管束的热膨胀是自由的，管束可以抽出，便于清洗管间和管内。其缺点是结构复杂，造价高(比固定管板高20%)，在运行中浮头处发生泄漏，不易检查处理。浮头式换热器适用于壳体和管束温差较大或壳程介质易结垢的条件。

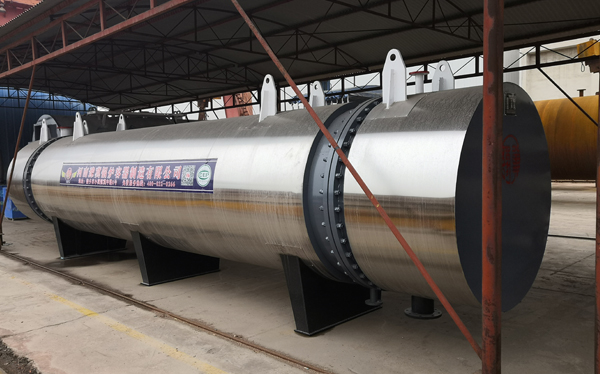

浮头式换热器
